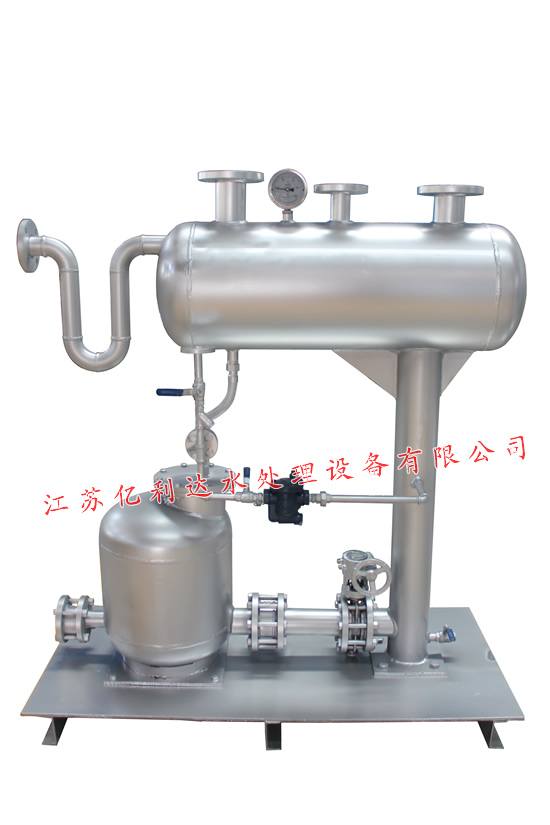

气动冷凝水回收装置
较大排量：20t/h
机组材质：不锈钢304/碳钢Q235B（可选）

驱动介质：蒸汽/压缩空气
气源工作压力：0.2-1.0MPa
驱动介质进口：DN32
冷凝水进出口：DN80/DN100（可选）
工作温度：0--198℃
温度限制（环境温度）：-10℃至200℃

气动机械泵的作用

气动机械泵设计用于不使用电力来泵送冷凝液、油和其他高温液体等的场合；

气动机械泵无需维护，能将大量凝结水和其他液体从低位，低压或真空场所泵送到高处及高压区域。与传统电泵相比，气动机械泵可以泵送99℃以上的高温冷凝水；

气动机械泵由于没有高速旋转的密封结构，电机和泵叶轮，没有泄露和气蚀问题。

气动机械泵的使用寿命是传统电泵寿命的10倍以上。

气动机械泵为不锈钢304（可根据客户要求，提供碳钢结构型）。

气动机械泵可以利用蒸汽、压缩空气或气体驱动本设备，并可用于提高任何无腐蚀液体的扬程。接管采用法兰或焊接的连接方式。

应用

远距离输送

低压或真空系统

高背压凝结水系统

大泵液量场合

不需要电力的场合

易燃易爆及有害介质场合

用于排放开放式蓄水槽和集水池中冷凝水较佳选择

节能

减少生产蒸汽所需要的燃料费用

减少锅炉给水的水处理费用

减少用水费用

气动冷凝水回收装置基本知识

    排量能力的大小，取决于几个参数。驱动压力大小和流动路线上的阻力是较为明显的因素，其次是止回阀的CV值，充入液体的压力或压头，排气管路的阻力及气体的特性。应注意，气动机械泵是间断工作的，所以每小时总排量取决于循环的快慢。因为气动机械泵不回吸进口液体，所以，介质是靠重力流入泵内，压力或压头越高，充液循环的阶段越快。当充液完毕后，弹簧联动机构会打开进气阀，关闭排气阀，通过蒸汽或压缩气体排出液体，对排液速度影响的主要是出口止回阀的CV值，下游背压，动力源是什么介质（蒸汽需要注意）。因为蒸汽会凝结，从而减少驱动压力，在一些场合，这个现象会影响排液的速度及排量。
