电炉除尘设备

电炉烟气捕集技术

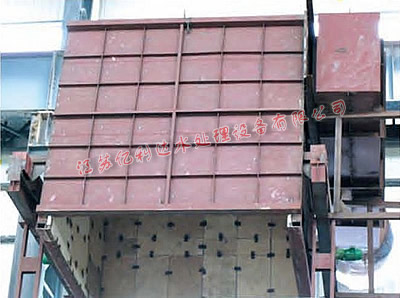

     半密闭罩
     半密闭罩由固定罩和活动罩组成,其活动罩可移开至变压器室顶部。半密闭罩近年来在中、小型电炉除尘系统中运用较广,相对屋顶罩而言其优点主要为:系统抽风量较小,烟气捕集效率较高,投资和运行费用相对较低。半密闭罩可以完全捕集电炉冶炼时的烟气,但对加料和出钢时产生的烟气捕集效率不高,半密闭罩的开关对冶炼周期有一定的影响。

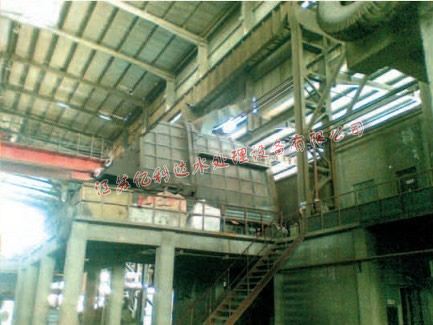

     导流式屋顶罩
     导流罩由固定罩和移动导流罩组成。固定导流罩设置于加料侧及炉后,移动导流罩设置于炉前变压器室上方。加料时,移动导流罩移致变压器室顶部,冶炼时移至炉体区域,移动导流罩与固定导流罩将电炉围在其中,迫使烟气在导流罩范围内上升,烟气上升至导流罩罩口时,与屋顶罩罩面仅有5m距离,大大地减弱了车间横向气流的影响。运行调试后,可以将移动罩固定在一位置不动,只在维修时移动,减少了操作步骤。

     屋顶罩为内外双层结构,内罩捕集从导流罩按扩散角排出的烟气,外罩则捕集溢出的烟气。

     导流式屋顶罩可以排除冶炼各过程产生的烟气,更利于满足环保要求,而且操作简单。缺点是排风量较大,投资运行费用较高。

LF炉烟气捕集技术

     目前,LF炉烟气捕集的成功方式主要有半密闭罩和炉盖罩两种。半密闭罩结构形式和电炉的一样。炉盖罩是在LF炉的水冷炉盖上方设置一个圆形的排烟罩,中间留有电极进出孔,炉盖罩和电极升降同步;另一种炉盖罩是在水冷炉盖的侧面留出排烟口接管。炉盖罩和排烟管之间留有100mm左右的空间。

     LF炉冶炼时烟气量不大,采用炉罩即能取得满意的除尘效果,而且除尘系统投资低,运行费用低。

AOD炉烟气捕集技术
     AOD转炉与一般转炉相比,有以下特点:冶炼时间长,吹氧强度低,脱碳速度小,CO含量低;因此AOD转炉烟气回收价值不大。

     AOD炉烟气采用移动式集烟罩进行捕集。罩体顶部采用不锈钢钢板制作,罩体内壁喷涂耐火材料。冶炼时产生的含CO的烟气在炉口和吸入的空气混合燃烧后,产生的烟气温度900~1600℃。

     AOD炉在加料和出钢水时,产生一定的烟尘,同时,AOD炉的高温烟气需要混风冷却,因此,特设置AOD炉的二次烟尘捕集装置,并将二次烟气与炉顶排烟混合。AOD炉的二次烟尘捕集采用导流式屋顶罩。

各种烟尘捕集罩的性能对比


炉烟罩
旋转罩
大密闭罩
屋顶罩
行车通过罩
炉外排烟
处理
处理
处理
处理
处理
炉内排烟
不处理
处理
处理
不处理
不处理
烟尘捕集率
50%
70%
95%
40%
85%
全过程捕集
较差
较好
影响操作
较好
占用空间
较小
较大
耐久能力
较差
较好
屏蔽噪音和热辐射
较好
处理风量
中等
很大
装置费用
中等
很大
较大
运行费用
中等
很大
较大

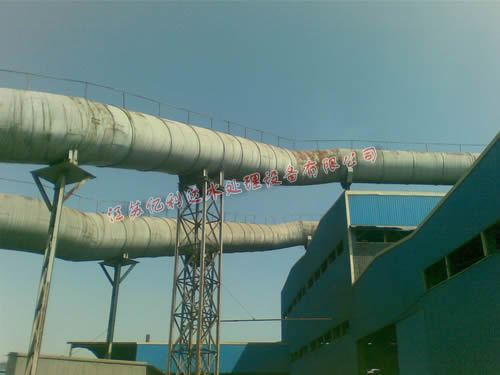

电炉通风管道
