多路阀系统软水器

概述

    本公司选用国内外已经使用非常成熟的液动或气动隔膜阀,配套JMA多阀控制器组装成型的多阀全自动软水器,它克服了多路阀的种种缺点,自投放市场几年来,已成为软水设备的更新换代产品。
工作原理
    水的硬度主要是有钙(Ca2+)、镁(Mg2+)离子构成的。当含有硬度离子的原水通过软水器内树脂层时,水中的钙(Ca2+)、镁(Mg2+)离子被树脂交换吸附,同时等物质量释放出的钠(Na2+)离子。从软水器内流出的水就是去掉了硬度离子的软化水。
当树脂吸收一定量的钙(Ca2+)、镁(Mg2+)离子之后,就必须进行再生。再生过程就是用盐箱中的食盐水冲洗树脂层,把树脂上的硬度离子再置换出来,随再生废液排出罐外,树脂就又恢复了软化交换的能力。
多阀全自动软水器系统主要由多个控制隔膜阀(液动和气动)、多阀控制器、树脂罐、盐箱组成。控制器根据预先设定的程序分别向各个水力控制隔膜阀发出指令,完成各个通路的开断,从而实现运行再生的各个工艺过程。
应用范围
    广泛应用于各种工业与民用软化水制备,如锅炉给水、循环水补充水、供热空调系统补充水以及各种工业生产用水。处理水量几十吨到上千吨。
特点
1、执行操作的阀门选用国内外已经使用非常成熟的液动或气动隔膜阀,可配套Ø600-Ø3000罐体。阀体材质增强塑料,耐腐蚀,使用寿命长。阀体使用寿命30年,隔膜使用寿命8年以上。
2、执行操作的阀门安装简便、维护方便,非专业人员即可完成检查、维修、更换等操作。
3、JMA多阀控制器各工序时间任意设定,操作简便。
4、停电时只须手动旋转分配器即可完成各程序步骤,操作简单。
5、再生方式可根据用户要求选择逆流或顺流。
设备选型表
序号 型号 产水量 控制方式 配用控制器 备注
1 JMT-750 8.0-10 单罐时间控制 JMA×1 具体参数及说明见技术参数表一
2 JMT-900 15-20
3 JMT-1200 20-25
4 JMT-1500 30-40
5 JMT-1800 50-60
6 JMT-2000 60-70
7 JMQ-750 8.0-10 单罐流量控制 JMB+JMA×1 具体参数及说明见技术参数表一
8 JMQ-900 15-20
9 JMQ-1200 20-25
10 JMQ-1500 30-40
11 JMQ-1800 50-60
12 JMQ-2000 60-70
13 JMD2-750 8-10 双罐、单流量计、一用一备 JMB+JMA×2 具体参数及说明见技术参数表二
14 JMD2-900 15-20
15 JMD2-1200 20-25
16 JMD2-1500 35-40
17 JMD2-1800 50-60
18 JMD2-2000 60-70
19 JMC2-750 16-20 双罐、单流量计、同时工作轮流再生 JMB+JMA×2 具体参数及说明见技术参数表三
20 JMC2-900 30-40
21 JMC2-1200 40-50
22 JMC2-1500 70-80
23 JMC2-1800 100-120
24 JMC2-2000 120-140
25 JME2-750 16-20 双罐、双流量计、同时工作轮流再生 JMC+JMA×2 具体参数及说明见技术参数表三
26 JME2-900 30-40
27 JME2-1200 40-50
28 JME2-1500 70-80
29 JME2-1800 100-120
30 JME2-2000 120-140
31 JMD3-900 30-40 三罐、单流量计、二用一备 JMB+JMA×3 具体参数及说明见技术参数表四
32 JMD3-1200 40-50
33 JMD3-1500 70-80
34 JMD3-1800 100-120
35 JMD3-2000 120-140
36 JMD3-2500 200-250
37 JMD3-3000 280-350
38 JMC3-900 46-60 三罐、单流量计 同时工作 轮流再生 JMB+JMA×3 具体参数及说明见技术参数表五
39 JMC3-1200 60-75
40 JMC3-1500 100-120
41 JMC3-1800 150-180
42 JMC3-2000 180-210
43 JMC3-2500 300-350
44 JMC3-3000 420-490
45 JME3-900 45-60 三罐、三流量计 同时工作 轮流再生 JMC+JMA×3 具体参数及说明见技术参数表五
46 JME3-1200 60-75
47 JME3-1500 100-120
48 JME3-1800 150-180
49 JME3-2000 180-210
50 JME3-2500 300-350
51 JME3-3000 420-490
52 JMD4-900 45-60 四罐、单流量计 三用一备 JMB+JMA×4 具体参数及说明见技术参数表六
53 JMD4-1200 60-75
54 JMD4-1500 100-120
55 JMD4-1800 150-180
56 JMD4-2000 180-210
57 JMD4-2500 300-350
58 JMD4-3000 420-490
59 JMC4-900 60-80 四罐、单流量计 同时工作 轮流再生 JMB+JMA×4 具体参数及说明见技术参数表七
60 JMC4-1200 80-100
61 JMC4-1500 120-160
62 JMC4-1800 200-240
63 JMC4-2000 240-280
64 JMC4-2500 400-460
65 JMC4-3000 560-700
注:
1、设备的选型并不限于上述规格,多阀全自动软水罐可以更大罐组合(如五罐),本公司可根据用户提供的原水分析资料及用水要求作特殊设计。
2、设备选型要确定:(1)逆流再生还是顺流再生; (2)流量控制还是时间控制。
◆     设备技术参数表
表一、JMTJMQ型全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进出口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMT-750 8.0-10 20-25 575 1500 Ø750×2200 Ø800 DN40 0.25-0.5 4-50 顺流 或 逆流
JMQ-750
2 JMT-900 15-20 750 1500 Ø900×2400 Ø940 DN50
JMQ-900
3 JMT-1200 20-25 1300 1500 Ø1200×2400 Ø1200 DN65
JMQ-1200
4 JMT-1500 30-40 2200 1500 Ø1500×2400 Ø1500 DN80
JMQ-1500
5 JMT-1800 50-60 3200 1800 Ø1800×3400 Ø1600 DN100
JMQ-1800
6 JMT-2000 60-70 4520 1800 Ø2000×3600 Ø1800 DN100
注:
1、JMT型为单罐时间控制,不设流量计;
2、JMQ型为单罐流量控制;
3、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限; 进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
4、若用户设置溶盐系统,使用盐计量箱,容积将做修正。
表二、JMD2型全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进水口管径
(mm)
出水口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMD2-750 8.0-10 20-25 1150 1500 ¢750×2200 ¢800 DN50 DN40 0.25-0.5 4-50 顺流 或 逆流
2 JMD2-900 15-20 1450 1500 ¢900×2400 ¢940 DN65 DN50
3 JMD2-1200 20-25 2600 1500 ¢1200×2400 ¢1200 DN80 DN65
4 JMD2-1500 30-40 4400 1500 ¢1500×2400 ¢1500 DN100 DN80
5 JMD2-1800 50-60 6400 1800 ¢1800×3400 ¢1600 DN120 DN100
6 JMD2-2000 60-70 9040 1800 ¢2000×3600 ¢1800 DN150 DN100
注:
1、JMD2型为双罐单流量计,一用一备;
2、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限;进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
3、系统盐箱为2只,若用户设置溶盐系统,使用盐计量箱,容积将作修正且数量为1只。
表三、JMC2及JME2型全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进出口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMC2-750 16-20 20-25 1150 1500 Ø750×2200 Ø800 DN65 0.25-0.5 4-50 顺流 或 逆流
JME2-750
2 JMC2-900 30-40 1450 1500 Ø900×2400 Ø940 DN80
JME2-900
3 JMC2-1200 40-50 2600 1500 Ø1200×2400 Ø1200 DN100
JME2-1200
4 JMC2-1500 70-80 4400 1500 Ø1500×2400 Ø1500 DN125
JME2-1500
5 JMC2-1800 100-120 6400 1800 Ø1800×3400 Ø1600 DN150
JME2-1800
6 JMC2-2000 120-140 9040 1800 Ø2000×3600 Ø1800 DN200
注:1、JMC2为双罐单流量计,同时工作,轮流再生;
2、JME2为双罐双流量计,同时工作,分别再生;
3、产水量是指双罐同时运行的总水量,一罐再生时的产水量为1/2,单罐再生时间不超过2小时;
4、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限; 进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
5、 统盐箱为2只,若用户设置溶盐系统,使用盐计量箱,容积将作修正且数量为1只。
表四、JMD3型全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进水口管径
(mm)
出水口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMD3-750 16-20 20-25 1725 1500 Ø750×2200 Ø800 DN80 DN650 0.25-0.5 4-50 顺流 或 逆流
2 JMD3-900 30-40 2175 1500 Ø900×2400 Ø940 DN100 DN80
3 JMD3-1200 40-50 3900 1500 Ø1200×2400 Ø1200 DN125 DN100
4 JMD3-1500 70-80 6600 1500 Ø1500×2400 Ø1500 DN1500 DN125
5 JMD3-1800 100-120 9600 1800 Ø1800×3400 Ø1600 DN200 DN150
6 JMD3-2000 120-140 13560 1800 Ø2000×3600 使用盐计量箱 DN250 DN2100
7 JMD3-2500 200-250 24000 2000 Ø2500×4500 DN300 DN250
8 JMD3-3000 280-350 34000 2000 Ø3000×4800 DN350 DN300
注:1、JMD3为三罐单流量计,二用一备。
2、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限;
   进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
3、系统盐箱为3只,若用户设置溶盐系统,使用盐计量箱,容积将作修正且数量为1只。
表五、JMC3及JME3型全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进出口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMC3-900 45-60 20-25 2175 1500 Ø900×2400 Ø940 DN100 0.25-0.5 4-50 顺流 或 逆流
JME3-900
2 JMC3-1200 60-75 3900 1500 Ø1200×2400 Ø1200 DN125
JME3-1200
3 JMC3-1500 100-120 6600 1500 Ø1500×2400 Ø1500 DN150
JME3-1500
4 JMC3-1800 150-180 9600 1800 Ø1800×3400 Ø1600 DN250
JME3-1800
5 JMC3-2000 180-210 13560 1800 Ø2000×3600 DN250
JME3-2000
6 JMC3-2500 300-350 24000 2000 Ø2500×4500 DN300
JME3-2500
7 JMC3-3000 420-490 34000 2000 Ø3000×4800 DN400
注:1、JMC3为三罐单流量计,同时工作,轮流再生;
2、JME3为三罐三流量计,同时工作,分别再生;
3、产水量是指三罐同时运行的总水量,一罐再生时的产水量为2/3,单罐再生时间不超过2小时。
4、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限;
   进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
5、 统盐箱为3只,若用户设置溶盐系统,使用盐计量箱,容积将作修正且数量为1只。
表六、JMD4全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进水口管径
(mm)
出水口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMD4-900 45-60 20-25 2900 1500 Ø900×2400 Ø940 DN125 DN100 0.25-0.5 4-50 顺流 或 逆流
2 JMD4-1200 60-75 5200 1500 Ø1200×2400 Ø1200 DN150 DN125
3 JMD4-1500 100-120 8800 1500 Ø1500×2400 Ø1500 DN200 DN150
4 JMD4-1800 150-180 12400 1800 Ø1800×3400 使用盐计量箱 DN300 DN250
5 JMD4-2000 180-210 18080 1800 Ø2000×3600 DN300 DN250
6 JMD4-1500 300-350 32000 2000 Ø2500×4500 DN350 DN300
7 JMD4-3000 420-490 45250 2000 Ø3000×4800 DN450 DN400
注:1、JMD4为四罐单流量计,三用一备;
2、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限;进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
3、系统盐箱为4只,若用户设置溶盐系统,使用盐计量箱,容积将作修正且数量为1只。
表七、JMC4型全自动软水器规格和技术参数
序号 型号 产水量
(t/h)
运行流速
(m)
树脂装填量
(kg)
树脂层高
(mm)
树脂罐直径×高
(mm)
盐箱直径
(mm)
进出口管径
(mm)
工作压力
(MPa)
工作温度
(℃)
再生方式
1 JMC4-900 60-80 20-25 2900 1500 Ø900×2400 Ø940 DN125 0.25-0.5 4-50 顺流 或 逆流
2 JMC4-1200 80-100 5200 1500 Ø1200×2400 Ø1200 DN150
3 JMC4-1500 120-160 8800 1500 Ø1500×2400 Ø1500 DN200
4 JMC4-1800 200-240 12400 1800 Ø1800×3400 使用盐计量箱 DN250
5 JMC4-2000 240-280 18080 1800 Ø2000×3600 DN350
6 JMC4-2500 400-460 32000 2000 Ø2500×4500 DN400
7 JMC4-3000 560-700 45250 2000 Ø3000×4800 DN450
注:1、JMC4型为四罐单流量计,同时工作,轮流再生;
2、产水量是指四罐同时运行的总水量,一罐再生时的产水量为3/4,单罐再生时间不超过2小时;
3、进水总硬度≤6mmol/L时产水量可取上限;进水总硬度6-8mmol/L时产水量取下限; 进水总硬度>8mmol/L时降低流速或以二级软化方式处理。
4、系统盐箱为4只,若用户设置溶盐系统,使用盐计量箱,容积将作修正且数量为1只。
JM型全自动软水器外形尺寸及安装图
(一)、单罐顺流再生软水器安装图

型号 JMT-750 JMT-900 JMT-1200 JMT-1500 JMT-1800 JMT-2000
JMQ-750 JMQ-900 JMQ-1200 JMQ-1500 JMQ-1800 JMQ-2000
Ø1 750 900 1200 1500 1800 2000
Ø2 800 940 1200 1500 1600 1800
H 2300 2550 2600 2600 3900 4000
H1 750 750 750 750 750 750
H2 1250 1250 1250 1300 1550 1550
L 1300 1400 1600 1900 2100 2400
D DN40 DN50 DN65 DN80 DN100 DN100

注:1、JMT型不设流量计;
2、工作电源:220V 50Hz 50W;
3、下水口应尽量靠近软水器。

(二)、单罐逆流再生软水器安装图

型号 JMT-750 JMT-900 JMT-1200 JMT-1500 JMT-1800 JMT-2000
JMQ-750 JMQ-900 JMQ-1200 JMQ-1500 JMQ-1800 JMQ-2000
Ø1 750 900 1200 1500 1800 2000
Ø2 800 940 1200 1500 1600 1800
H 2300 2550 2600 2600 3900 4000
H1 750 750 750 750 750 750
H2 1450 1450 1450 1550 1800 1800
L 1300 1400 1600 1900 2100 2400
D DN40 DN50 DN65 DN80 DN100 DN100

注:1、JMT型不设流量计;
2、工作电源:220V 50Hz 50W;
3、下水口应尽量靠近软水器。
(三)、双罐顺流再生软水器安装图

型号

JMD2-750

JMD2-900

JMD2-1200

JMD2-1500

JMD2-1800

JMD2-2000

JMC2-750

JMC2-900

JMC2-1200

JMC2-1500

JMC2-1800

JMC2-2000

JME2-750

JME2-900

JME2-1200

JME2-1500

JME2-1800

JME2-2000

Ø1

750

900

1200

1500

1800

2000

Ø2

800

940

1200

1500

160, 0

1800

H

2300

2550

2600

2600

3900

4000

H1

750

750

750

750

750

750

H2

1250

1250

1250

1300

1550

1550

L1

1300

1400

1600

1900

2100

2400

L2

1200

1300

1500

1800

2000

2200

D

详见技术参数表

注:1、JMD2、C2型为单流量计,JME2为双流量计;
2、工作电源:220V 50Hz 100, W;
3、下水口应尽量靠近软水器。
(四)、双罐逆流再生软水器安装

型号

JMD2-750

JMD2-900

JMD2-1200

JMD2-1500

JMD2-1800

JMD2-2000

JMC2-750

JMC2-900

JMC2-1200

JMC2-1500

JMC2-1800

JMC2-2000

JME2-750

JME2-900

JME2-1200

JME2-1500

JME2-1800

JME2-2000

   Ø1

750

900

1200

1500

1800

2000

Ø2

800

940

1200

1500

1600

1800

H

2300

2550

2600

2600

3900

4000

H1

750

750

750

750

750

750

H2

1450

1450

1450

1550

1800

1800

L1

1300

1400

1600

1900

2100

2400

L2

1200

1300

1500

1800

2000

2200

D

详见技术参数表

注:1、JMD2、C2型为单流量计,JME2为双流量计;
2、工作电源:220V 50Hz 100W;
3、下水口应尽量靠近软水器。

(五)、三罐顺流再生软水器安装图


型号

JMD3-900

JMD3-1200

JMD3-1500

JMD3-1800

JMD3-2000

JMD3-2500

JMD3-3000

JMC3-900

JMC3-1200

JMC3-1500

JMC3-1800

JMC3-2000

JMD3-2500

JMC3-3000

JME3-900

JME3-1200

JME3-1500

JME3-1800

JME3-2000

JMD3-2500

JME3-3000

Ø1

900

1200

1500

1800

2000

2500

3000

Ø2

940

1200

1500

使用盐计算箱

H

2550

2600

2600

3900

4000

4500

4800

H1

750

750

750

750

750

750

750

H2

1250

1250

1300

1600

1600

1800

1800

L1

1400

1600

1900

L2

1300

1500

1800

D

详见技术参数表

注:1、JMD3、C3型为单流量计,JME3为三流量计;
2、工作电源:220V 50Hz 150W;
3、下水口应尽量靠近软水器。
(六)、三罐逆流再生软水器安装图

型号

JMD3-900

JMD3-1200

JMD3-1500

JMD3-1800

JMD3-2000

JMD3-2500

JMD3-3000

JMC3-900

JMC3-1200

JMC3-1500

JMC3-1800

JMC3-2000

JMD3-2500

JMC3-3000

JME3-900

JME3-1200

JME3-1500

JME3-1800

JME3-2000

JMD3-2500

JME3-3000

Ø1

900

1200

1500

1800

2000

2500

3000

Ø2

940

1200

1500

使用盐计算箱

H

2550

2600

2600

3900

4000

4500

4800

H1

750

750

750

750

750

750

750

H2

1250

1250

1300

1600

1600

1800

1800

L1

1400

1600

1900

L2

1300

1500

1800

D

详见技术参数表

注:1、JMD3、C3型为单流量计,JME3为三流量计;
2、工作电源:220V 50Hz 150W;
3、下水口应尽量靠近软水器。
◆ JMA控制器选型
JMA多阀门控制器(501-530)共有16种型号,它不仅适用于全自动软化水设备,还可用于各种过滤器、常温过滤式除氧器及其他适用的各种水处理设备。
◆ JMA控制器性能特性
☆ 设置密码
    ☆ 万年日历显示
    ☆ 再生步骤、再生时间递减显示
    ☆ 外控制号连锁控制及步骤信号输出
    ☆ 定时启动、远传(流量或分析仪表)接点启动、
就地临时启动和就地强制启动四中方式
☆ 强制步进启动(用于现场调试)
☆ 原始位置自动复位
☆ 再生程序步骤(1-8)和每步时间(5-9999秒)任意设定
☆ 系统状态信号显示(例如系统工作或再生状态反馈信号显示)
☆ 停电保护功能:设定的参数保持时间
☆ 仪表外壳采用工程塑料,具有防尘、防腐、防水溅射等功能

JMB/JMC流量型控制器性能特性
☆ 设置密码保护
   ☆ JMB单通道或JMC1-3路多通道流量计脉冲接受
   ☆ 流量计探头K值选择(根据探头安装管道尺寸按附表查询)
   ☆ 系统流量显示(0-999t/h)及预先设定批量(1-9999.9t)的剩余量递减显示
   ☆ 累计流量查询及清零功能
   ☆ 各路系统(工作、再生、备用、反馈)状态显示
   ☆ 本地强制手动启动再生
   ☆ 再生启动信号输出时间(2-9999秒)设定
   ☆ 系统工作模式
  JMC(C1、D2、D3、E2、E3)五种选择
  JMB(C1、C2、C3、C4、C5、D2、D3、D4、D5)九种选择
C型:同时运行轮流再生;D型:多用一备;E型:同时运行分别再生
   ☆ 再生系统(出水电磁阀控制)辅助接点输出
   ☆ 停电保护功能:停电后设定的参数保持时间大于3年
   ☆ 仪表外壳采用工程塑料,具有防尘、防腐。防水溅射等功能
   ☆ 仪表采用墙壁挂装或支架悬挂安装形式

全自动软水器控制器选型如下
        ☆ 顺流再生软水器选用JMA502型控制器
        ☆ 逆流再生软水器选用JMA502型控制器

◆ JME3型多阀软水系统流程示意图-含溶盐系统

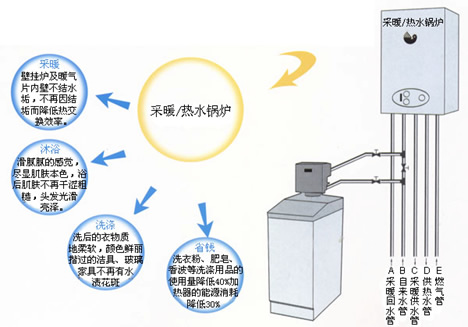

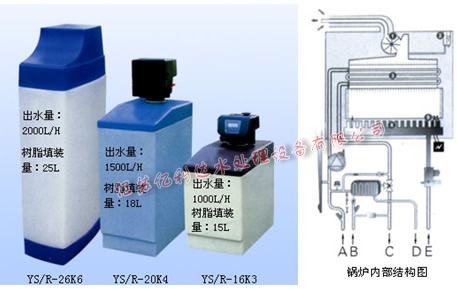

壁挂式燃气采暖 热水锅炉(专用饮水机)
