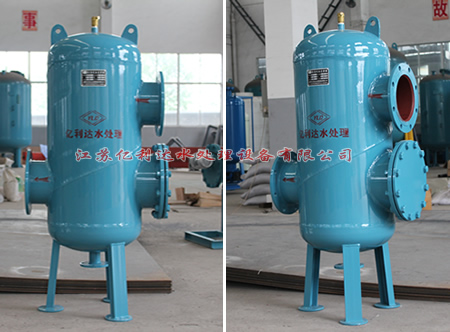

YSG系列自洁式排气水过滤器

产品介绍

      YSG系列自洁式排气水过滤器为多功能系统部件,具有压差自动报警、气水分离以及过滤功能。过滤器自洁能力强,不用经常清洗过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效地排除,以保证水质的清洁。该产品广泛用语工业冷却水系统,空调水系统,热交换水系统,生产生活热水供应系统,热水采暖锅炉水系统等。

工作原理
      水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏,造成系统使用寿命及效率降低。仅在系统高点设置排气阀效果不佳,当压力减少时溶于水中的气体会重新形成气泡,尤其在水泵前会有大量气体分离出来。
    自洁式排气水过滤器利用气水分离、沉降、过滤等机理,当冷却水、热水、冷冻水系统中的水进入自洁式排气水过滤器时,体积扩大,迅速急剧降低,水中气泡分离上升至聚气区,小气泡吸附在气水分离装置上,当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降,通过气水分离装置后污物得到了加速,在滤芯的两侧迅速沉降在存污区,因存污区容污量大,只需要定期开启排污阀。经过空气和污物分离,洁净的水经滤芯流入水泵入口,由于水泵及水流的冲击下滤芯产生的振动,使得贴附在滤芯外侧残留物脱落,实现自洁。
安装及注意事项
1、   安装时,水流方向应与设备指示方向一致;
2、   尽可能设置旁通管路,以便在过滤器进行清洗或发生故障时不影响系统的正常运行;
3、   过滤器与水处理仪设备配套使用时,应安装在水处理设备进水口之前。
主要技术参数
1、   压力范围:0.6、1.0、1.6Mpa
2、   适用温度≤95℃
3、   排气率:99%
4、   排污率:99%
5、   特殊规格可按用户要求定制
6、   法兰连接尺寸按GB/T9119-2000

过滤网精度对照表

微米

200

300

400

500

600

700

800

900

1000

1600

2000

毫米

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1

1.6

2

目数

80

60

45

32

28

24

22

20

18

12

10

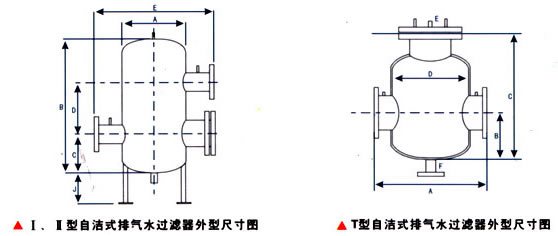

YSG-自洁式排气水过滤器参考数据

规格型号

进出口尺寸

A
mm

B
mm

C
mm

D
mm

E
mm

J
mm

流量
T/h

重量
Kg

mm

in

YSG-3

80

3

325

700

220

260

645

180

18-45

108

YSG-4

100

4

377

785

245

300

698

180

45-70

140

YSG-5

125

5

426

880

265

350

750

200

60-110

175

YSG-6

150

6

500

1030

315

410

825

200

70-158

220

YSG-8

200

8

600

1240

385

480

925

250

158-280

275

YSG-10

250

10

700

1420

435

560

1025

250

280-440

360

YSG-12

300

12

800

1610

485

650

1125

280

440-640

495

YSG-14

350

14

900

1840

540

750

1225

280

640-865

695

YSG-16

400

16

1000

2070

595

850

1425

300

865-1130

760

YSG-18

450

18

1100

2295

660

960

1525

300

1130-1430

945

YSG-20

500

20

1200

2400

740

1080

1625

320

1430-1800

1235

YSG-24

600

24

1300

2600

840

1200

1825

320

1800-3000

1460



YSG-T型自洁式排气水过滤器参考数据

规格型号

进出口尺寸

A
mm

B
mm

C
mm

D
mm

E
mm

F
mm

流量
T/h

重量
Kg

mm

in

YSG-3

80

3

460

175

450

273

15

40

15-20

62

YSG-4

100

4

520

210

540

325

15

40

25-35

85

YSG-5

125

5

580

235

620

377

15

40

45-60

114

YSG-6

150

6

640

260

700

426

15

40

60-85

165

YSG-8

200

8

720

300

800

500

15

50

90-130

230

YSG-10

250

10

780

360

1000

500

15

50

150-260

300

YSG-12

300

12

890

440

1250

600

15

50

250-400

360

YSG-14

350

14

1000

460

1350

700

15

50

450-650

440

YSG-16

400

16

1120

515

1500

800

15

50

650-900

510

YSG-18

450

18

1180

560

1600

900

15

65

900-1100

580

YSG-20

500

20

1300

620

1800

1000

15

65

1150-1500

660

YSG-24

600

24

1400

690

2100

1100

15

80

1600-2000

740

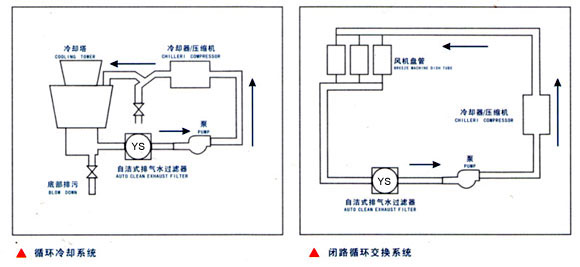

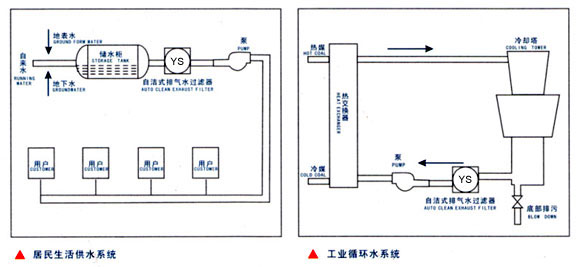

管道系统安装参考图
